달링턴(Darlington) 회로란? 간단요약 정리

다른 리뷰 / 전문지식 / 음식 등을 알고싶다면 ?genie-world.tistory.com/3 에서 Ctrl + F 로 편하게 찾으세요!



안녕하세요. 오늘은 달링턴 회로에 대해 알아보려고 합니다.



출처 : naver 지식백과

낮은 베이스 전류에서 높은 전류이득을 얻기 위해 두 개의 BJT를 접속해 하나의 TR로 작동하는 회로이다.

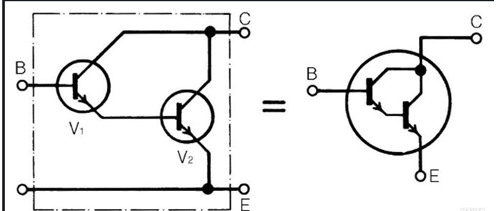

입력 트렌지스터의 Emitter는 출력 TR의 Base에 연결된다.

앞에 Emitter, 뒤는 Base 연결 후 collector를 상호연결 한다.

간단한 구조로 매우 높은 공통 이미터(common Emitter) 전류 증폭률과 개선된 입출력 직선성을 얻을 수 있어 큰 신호의 출력 회로로 이용한다.

일반적으로 오디오 증폭, 모터 컨트롤러 등에 사용한다.

on 시키기 위해서는 더 높은 Base, Emitter 전압이 필요하다.

출력 TR Base 전류를 능동적으로 차단 할 수 없어서 Turn Off 시간이 훨씬 길다. 하지만 TR Base와 Emitter 사이에 방전 저항을 달아 시간을 줄일 수 있다.

따라서 고주파를 사용하는 곳에는 지연시간이 길어 사용허지 않는 것을 권장한다.
달링턴 회로는 낮은 주파수에서 높은 gain(이득)이 필요한 곳에 사용한다.
