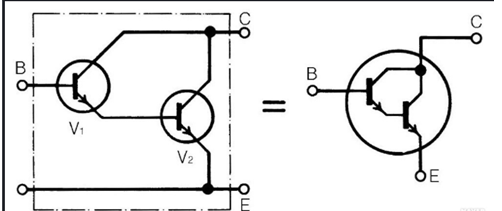

다른 리뷰 / 전문지식 / 음식 등을 알고싶다면 ?genie-world.tistory.com/3 에서 Ctrl + F 로 편하게 찾으세요! 안녕하세요. 오늘은 달링턴 회로에 대해 알아보려고 합니다. 낮은 베이스 전류에서 높은 전류이득을 얻기 위해 두 개의 BJT를 접속해 하나의 TR로 작동하는 회로이다. 입력 트렌지스터의 Emitter는 출력 TR의 Base에 연결된다. 앞에 Emitter, 뒤는 Base 연결 후 collector를 상호연결 한다. 간단한 구조로 매우 높은 공통 이미터(common Emitter) 전류 증폭률과 개선된 입출력 직선성을 얻을 수 있어 큰 신호의 출력 회로로 이용한다. 일반적으로 오디오 증폭, 모터 컨트롤러 등에 사용한다. on 시키기 위해서는 더 높은 Base, Emitt..

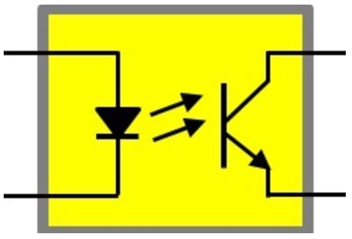

다른 리뷰 / 전문지식 / 음식 등을 알고싶다면 ?genie-world.tistory.com/3 에서 Ctrl + F 로 편하게 찾으세요! 안녕하세요. 오늘은 포토커플러에 대해 알아보려고 합니다. 포토커플러란? 회로간을 전기적으로 절연한 상태에서 전기 신호를 전달하는 목적으로 발광소자와 수광소자를 광학적으로 결합해 하나의 패키지에 내장한 광복합 소자를 말한다. 발광 다이오드와 스위치 역할을 하는 트렌지스터로 구성된다. 발광소자는 빛을 전달하는 발광 다이오드이고, 수광소자는 스위치 역할을 해주는 트렌지스터이다. 일반적인 트렌지스터는 Base에 전류가 흐르면 Collector에서 Emitter로 전류가 흐른다. 포토커플러는 Base에 전류가 흐르는 대신 발광소자에 광출력 신호를 트렌지스터의 Base로 보내서..

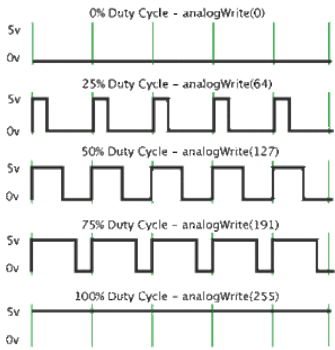

다른 리뷰 / 전문지식 / 음식 등을 알고싶다면 ?genie-world.tistory.com/3 에서 Ctrl + F 로 편하게 찾으세요! 안녕하세요. 이번 시간에는 PWM(pulse width modulation, 펄스폭변조)과 PFM(pulse frequency modulation, 펄스주파수변조)에 대해 알아보도록 하겠습니다. PWM(pulse width modulation, 펄스폭 변조) 란? 일정한 주기 내에서 Duty 비를 변화시켜서 주기를 제어하며, 전압 전압을 제어한다. Duty 비를 바꿈으로 원하는 전압을 뽑아 사용할 수 있다. Duty 비가 높을수록 높은 값을 얻을 수 있고 낮을수록 낮은 값을 얻는다. 예를들어 10V를 인가할 때 5V를 얻고 싶다면 Duty 비를 50%로 가져가면 된다..

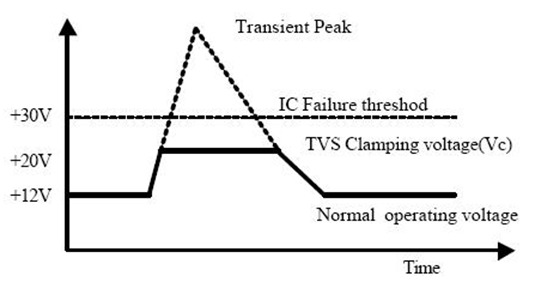

다른 리뷰 / 전문지식 / 음식 등을 알고싶다면 ?genie-world.tistory.com/3 에서 Ctrl + F 로 편하게 찾으세요! 안녕하세요. 이번 시간에는 TVS 다이오드와 varistor 에 대해 알아보도록 하겠습니다. 저번시간에 TVS에 대해 정리 해 놓긴 했지만 TVS는 널리 사용하고 바리스터와 비교할 수 있기 때문에 한번 더 설명 하도록 하겠습니다. 결론부터 말씀드리자면 TVS는 지속적으로 사용할 수 있지만 바리스터는 사용할 수록 깎이기 때문에 소모성이라는 특성을 가지고 있습니다. 자세한 건 밑에 설명으로 하겠습니다. TVS(Transient Voltage Suppressors) 다이오드란? ESD(Electro Static Discharge, 정전기 방전)로부터 반도체회로를 보호하기 ..

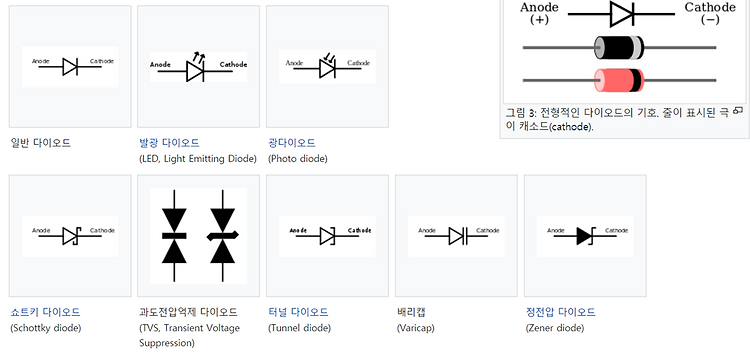

다른 리뷰 / 전문지식 / 음식 등을 알고싶다면 ?genie-world.tistory.com/3 에서 Ctrl + F 로 편하게 찾으세요! 안녕하세요. 오늘은 Diode에 대해 알아보려고 합니다. 다이오드란? 저마늄(germanium 또는 게르마늄)이나 규소(si)로 만들어지고, 주로 한쪽 방향으로 전류가 흐르도록 제어하는 반도체 소자를 말한다. 정류, 발광 등의 특성을 지닌다. 대부분의 다이오드는 실리콘(si, silicon)으로 만들어지며, 대부분의 반도체 다이오드는 p-n 접합으로 두 개의 전극을 갖는 반도체 결정체이다. 반도체 다이오드 다이오드는 반도체의 PN접합에 바탕을 두고 있으며, 전류는 P형 반도체(anode, 애노드) 면에서 N형(cathode, 캐소드) 면으로만 흐를 수 있다. 다이오드..
